優杰特帶您走進UV LED固化的世界

定義
UV LED是LED的一種，是單波長的不可見光，一般在400nm以下。通過專門設計使UV LED能發出一個完整連續紫外光帶，滿足封邊，印刷等領域的生產需要。線光源有超長的壽命、冷光源、無熱輻射、壽命不受開閉次數影響、能量高、照射均勻提高生產效率，不含有毒物物質比傳統的光源更安全、更環保。

組成
UVLED(紫外LED)由夾在較薄GaN三明治結構中給一個或多個InGaN量子阱組成，形成的有源區為覆層。通過改變InGaN量子阱中InN-GaN的相對比例，發射波長可由紫光變到其他光。AlGaN通過改變AlN比例能用于制作UVLED中的覆層和量子阱層，但這些器件的效率和成熟度較差。如果有源量子阱層是GaN，與之相對是InGaN或AlGaN合金，則器件發射的光譜范圍為350~370nm。
當藍色I(xiàn)nGaN發光二極管泵處短的電子脈沖時，則產生紫外線輻射。含鋁的氮化物，特別是AlGaN和AlGaInN可以制作更短波長的器件，獲得系列波長的UVLED。波長可達247nm的二極管已經商業化，基于氮化鋁、可發射210nm紫外線輻射的LED已研制成功，250~270nm波段的UVLED也在大力研制中。
III-V族金屬氮化物基的半導體非常適合于制作紫外輻射源。以AlGaInN為例，在室溫下，隨著各組分比例的變化，電子和空穴在復合時所輻射的能量在1.89~6.2eV。如果LED的活性層單純由GaN或AlGaN構成，則其紫外輻射效率很低，因?yàn)殡娮雍涂昭ㄖg的復合為非輻射復合。如果在該層當中摻雜少量的金屬In，活性層局部的能級就會發生變化，此時，電子和空穴就會發生輻射復合。因此，當在活性層中摻雜了金屬銦之后，380nm處的輻射效率要比不摻雜的高大約19倍。
特點
1. 冷光源，無熱輻射，適用于熱敏材料的粘接
2. 即開機關，無需預熱，照射強度可達8000mW/c㎡ 以上
3. 外形小巧，使得設備能輕而易舉的整合到全自動生產線和設備中
4. UV LED無紅外輻射、無有害氣體產生，符合ROHS標準。相對傳統汞燈更安全、更環保
5.壽命達20000小時以上，可大幅削減運行成本和維護工時
6.連接線為耐彎曲電纜，隨意安裝在可動部，滿足反復移動的需要
優點
·冷光源、無熱輻射，被照物品表面溫升低，解決光通訊、液晶生產中長期存在的熱傷害問題，特別適合液晶封邊、薄膜印刷等要求溫升小的場合適用。發熱量小，可解決汞燈噴繪設備發熱量大、工作人員難以忍受的問題。并且，LED-UV光源，發出的是高純度單波段紫外光，幾乎沒有紅外線的輸出，它屬于冷光源，加工件不會因受熱而變形。
·效率高:LED-UV的光線能量高度集中在具有有效固化作用的某紫外光譜段，實際使用效果和光強為1000~2000mW/cm2的傳統高壓汞燈UV光源的固化效果不相上下，從而使固化時間縮短。傳統的汞燈UV光看上去亮度很高，但熱量很高，因?yàn)樗墓庾V很寬，真正起有效固化作用的紫外光譜段只占其中的一部分能量，有相當大一部分是在可見光段(雜光)和紅外光譜度(導致熱量產生)，對操作者的眼睛損傷嚴重并且容易使加工工件熱變形。
(1)超長壽命:LED-UV燈的使用壽命是傳統汞燈的10倍以上，且使用壽命不受開關次數影響。
(2)瞬間開關，不需要預熱即可達到最大功率紫外輸出，關閉后可以瞬間重新開機。
(3)能量高，光輸出穩定，照射均勻效果好，提高生產效率。
(4)可定制有效照射區域，長度從20mm到1000mm。
(5)不含汞，也不會產生臭氧，是替代傳統光源技術的一種更安全、更環保的選擇。
(6)能耗低，耗電量僅為傳統汞燈式固化機的10%，能節約90%電量。
(7)維護成本幾乎為零，采用UV-LED固化設備每年至少節約10000元/臺的耗材費。
(8)由于紫外線照射裝置與相關配套裝置非常緊湊，無需以往那種較大的機械安裝空間以及管道施工，設置簡單容易?？梢哉fLED-UV固化系統進一步增強了傳統UV固化系統的環境協調性。LED-UV技術是原有UV技術的升級。 分類
不同的應用領域需要不同尺寸的UV LED光源，一般可分為UV LED點光源、UV LED線光源和UV LED面光源，就光強度而言，三者依次遞減。
1.UV LED點光源:分為UV LED風扇式點光源和UV LED筆式點光源，光斑直徑可分為3mm 4mm 6mm 8mm和12mm。

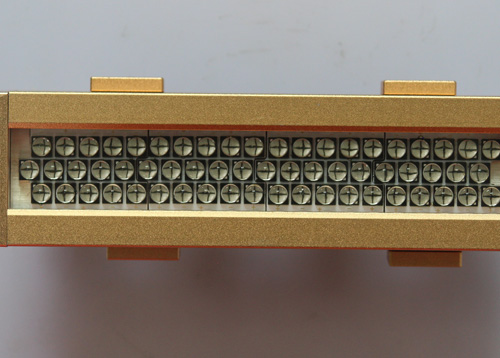

2.UV LED線光源:光源形狀為線形，線形長度可定制。
3.UV LED面光源:光源為平面，光源面積可定制，應用較為普遍。
應用領域
按行業:電子領域，如光學、手機、觸摸屏、硬盤、編碼器等部件的粘接等

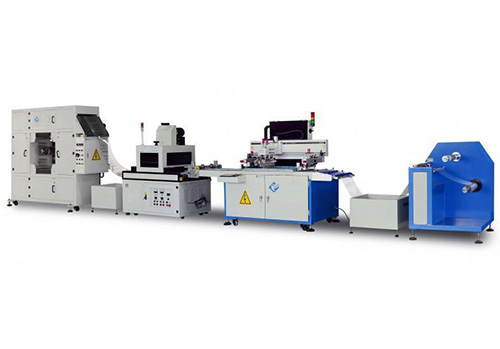

印刷領域，如電子部件的印字、平板印刷等
工藝品領域，如水晶、玻璃等透明制品的粘結等
醫療領域，注射針頭等粘接等
按用途:UV膠水 UV油墨 UV樹脂的硬化等
